項目

單位

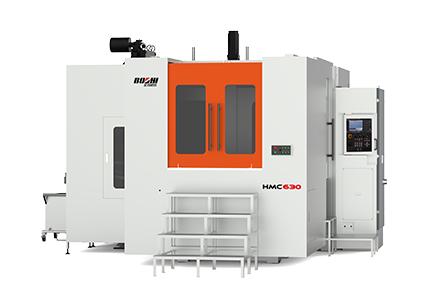

HMC630

移

動

X軸

mm

1000

Y軸

mm

850

Z軸

mm

850

主軸端到工作台中心的距離

mm

200-1050

主軸中心到托盤頂部的距離

mm

75-925

工

作

台

及

托

盤

工作台尺寸

mm

630×630

工作台分度

Deg

360×1°（0.001°）

工作台類型

螺紋孔型24-M16

工作台承載能力

kg

1200

最大工件尺寸，回轉直徑

mm

Ф1000，H1000

托盤交換型式

旋轉式

托盤交換時間

s

16

托盤個數

2

工作台離地麵距離

mm

1305

工作台最大承載扭矩

Nm

4500

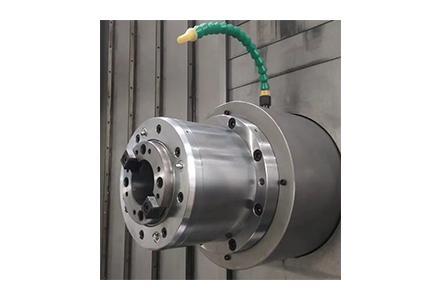

主

軸

主軸最高轉速

r/min

6000

主軸功率

kW

18.5/22

主軸扭矩

Nm

471/560

錐孔

BT50

主軸冷卻方式

強製冷卻

進

給

導軌

滾柱線性導軌

進給電機扭矩X/Y/Z

Nm

30/30/30

快速進給速度X/Y/Z

m/min

32/32/32

切削進給速度X/Y/Z

m/min

12

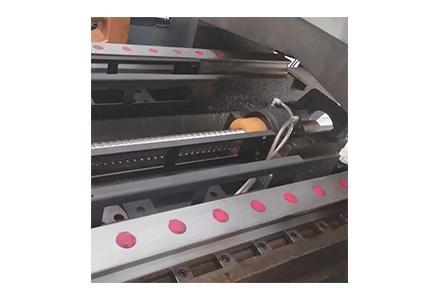

絲杠冷卻

強製冷卻

三軸光柵

選配

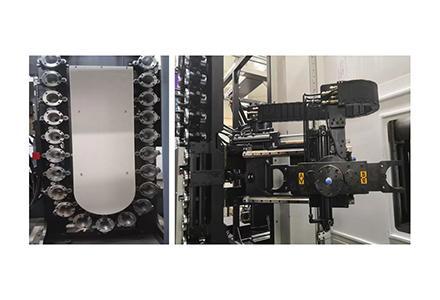

刀

具

裝

置

刀具容納數

把

40（60）

刀具交換方式

機械手

刀具選擇方式

雙向

刀具最大重量

kg

25

最大刀具直徑（滿刀/鄰空）

mm

125/250

最大刀具長度

mm

500

刀柄型式

MAS403 BT50

拉釘型式

MAS403 P50T-1（45°）

換刀時間（T-T）（C-C）

s

3.5/18

精

度

定位精度

mm

0.01

配光柵尺定位精度

mm

0.008

重複定位精度

mm

0.008

配光柵尺重複定位精度

mm

0.004

工作台分度定位精度

″

15

工作台重複分度定位精度

″

±3

其

它

數控係統

FANUC 0i-MF

氣源

MPa

≥0.6

切削液槽容量

L

600

電源

kW

60

機床外形尺寸（不含排屑器）

mm

5800×4700×3500

機床重量

kg

23000
