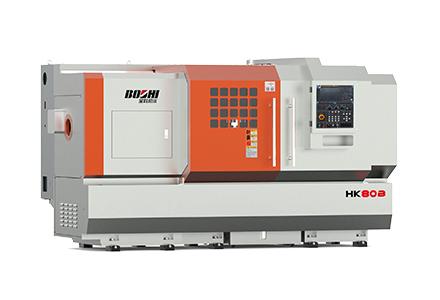

HK80B係列車床是一款三檔手動變速、檔內無極調速的簡式數控車床，標配FANUC 0i-TF數控係統，可選配廣數係統；可用於加工各種形狀的盤類零件、環狀零件、軸類零件，能滿足內外圓、台階、錐麵、球麵、螺紋等各種車削加工；適合於黑色金屬、不鏽鋼、合金鋼等材料的車、鏜、鑽、攻絲加工；該機床配置靈活，可根據工藝的要求選配液壓卡盤、液壓尾座、可配置四工位立式刀架（標配）、或臥式六工位刀架；可實現多品種、大批量產品的加工；是一種高效、高性價比的加工設備。
產品特點：
1）采用高強度大跨距鑄鐵床身，強度高吸震性好；多次時效處理，有效抑製了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久；
2）機床的主軸箱通過齒輪傳動，三檔變速，檔內無級，最大輸出扭矩可達1265 N·m，主軸最高轉速達1120 r/min；

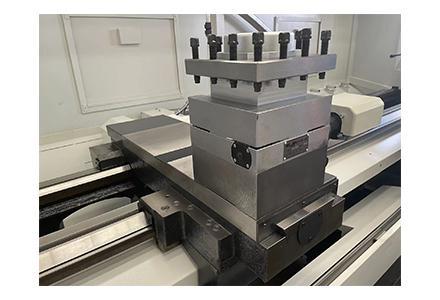

3）采用電動刀架，換刀快、穩定可靠；
4）配備分離式水箱，清理維護方便。
適用行業：
適應輕工、機械、汽車、摩托車等多個行業。
|
|
項 目 |
單位 |
參數 |
||||
|
加工範圍 |
床身上最大回轉直徑 |
mm |
φ800 |
||||
|
床鞍上最大回轉直徑 |
mm |
φ500 |
|||||
|
最大車削直徑（四工位/六工位） |
mm |
φ740/φ610 |
|||||
|
兩頂尖距 |
mm |
1000 |
1500 |
2000 |
3000 |
||
|
主軸 |
主軸孔徑 |
mm |
φ105 |
||||
|
主軸頭型式 |
|
A2-11 |
|||||
|

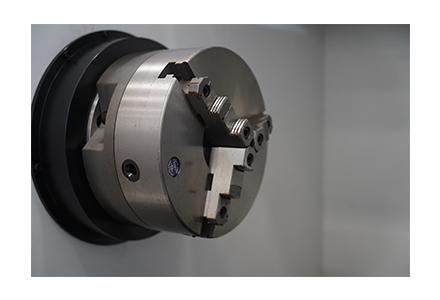

卡盤直徑 |
mm |
φ315 |
|||||
|
主軸軸承內徑 |
mm |
φ160 /φ140 /φ130 |
|||||
|
主軸轉速 |
r/min |
20-210 (低速檔) 37-373 (中速檔) 112-1120 (高速檔) |
|||||
|
主軸最大扭矩 |
Nm |
1265 |
|||||
|
床鞍 |
床身導軌寬度 |
mm |
560 |
||||
|
X/Z向電機及功率 |
kW |
1.4/ 2.5 |
|||||
|
X/Z向快進速度 |
m/min |
6/7 |
6/6 |
||||
|
X/Z向絲杠直徑及螺距 |
mm |
φ40×5/φ50×8 |
φ40×5/φ63×8 |
||||
|
X/Z向行程 |
mm |
390/760 |
390/1310 |
390/1810 |
390/2810 |
||
|
刀架 |
刀具尺寸（車削/鏜孔） |
mm |
32×32/Φ32 |
||||
|
刀架裝刀容量 |
|
4/6 |
|||||
|
刀台寬度 |
mm |
240×240 |
|||||
|

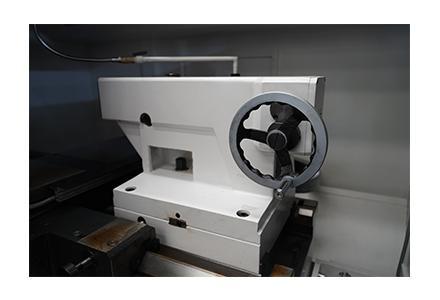

尾座 |
尾座套筒直徑 |
mm |
φ100 |
||||
|
尾座套筒錐度 |
|
MT No.5 |
|||||
|
尾座套筒最大行程 |
mm |
250 |
|||||
|
其 它 |
電源 |
kVA |
30 |
||||
|
主電機 |
kW |
11 kW伺服電機 |
|||||
|
機床外形尺寸（長×寬×高） |
cm |
325×200×200 |
365×200×200 |
415×200×200 |
515×200×200 |
||
|
淨重量 |
kg |
4800 |
5300 |
5800 |
6400 |
||
|
|
機床標準承重1200Kg，最大承重1500Kg |
||||||
