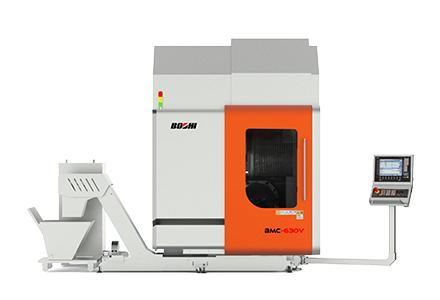

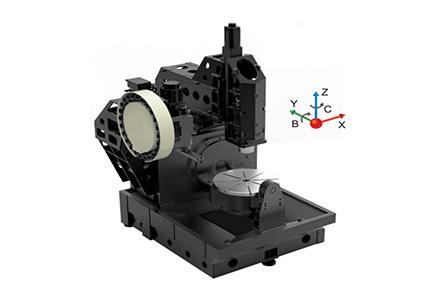

BMC-630V五軸立式加工中心采用穩定的C型結構，高剛性的底座，以支撐搖擺的B、C軸旋轉，X/Y軸使用十字滑台的設計，標配高速電主軸、直驅數控轉台，可用於複雜曲麵、多麵體零件等精密銑加工。
產品特點：
1）西門子840D數控係統；
2）五軸聯動銑加工，精密切削複雜零件，一次裝夾，減少工作量；
3）B、C轉台雙直驅回轉軸，內置大扭矩力矩電機，高精度，高動態響應，精度保持性好；

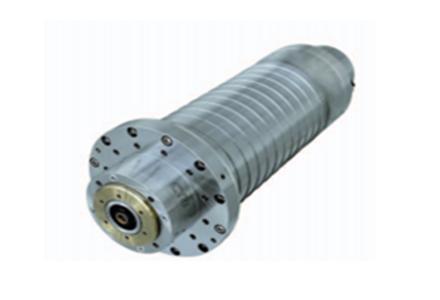

4）銑削主軸采用BT40-12000r/min，扭矩70Nm，大幅提高加工效率及加工精度，降低機床噪音和振動；
5）主軸采用外置式水冷機循環冷卻,控製主軸溫升；
6）采用24圓盤刀庫，結構緊湊、性能可靠，換刀迅速；
7）精密高速滾柱導軌，滾珠絲杠，進口絲杠軸承，保證機床剛性和精度；
8）線性導軌和滾珠絲杠采用集中式微量油脂潤滑係統，解決廢油汙染問題，避免油液混合造成切削液變質問題，延長維護周期。
適用行業：
適用於新能源汽車電機、變速箱、發動機、模具、機器人、醫療器械等製造業。
|
項目 |
單位 |
規格 |
|
|
行程 |
X軸（左/右） |
mm |
600 |
|
Y軸（前/後） |
mm |
450 |
|
|
Z軸（上/下） |
mm |
400 |
|
|
B軸（傾斜） |
° |
-35~+110 |
|
|
C軸（回轉） |
° |
360 |
|
|
主軸端麵至工作台距離 |
mm |
150-550 |
|
|
工作台 |
直徑 |
mm |
630 |
|
最大承重（水平） |
kg |
500 |
|
|
最大承重（垂直） |
kg |
300 |
|
|
T型槽（寬度×槽數） |
mm |
14H8×8 |
|
|
主軸 |
額定扭矩 |
Nm |
70 |
|
額定轉速 |
rpm |
1500 |
|
|
最高轉速 |
rpm |
12000 |
|
|
主軸錐孔 |
|
BT40 |
|
|
額定功率 |
kW |
11 |
|
|
進給速度 |
快移速度（X/Y/Z） |
m/min |
36 |
|
快移速度（B/C） |
r/min |
50 |
|
|
切削進給速度（X/Y/Z） |
m/min |
20 |
|
|
切削進給速度（B/C） |
r/min |
30 |
|
|
刀庫 |
刀柄型號 |
|
BT40 |
|
刀具容量 |
pcs |
24 |
|
|
最大刀具直徑（滿刀） |
mm |
80 |
|
|
最大刀具直徑（鄰空） |
mm |
120 |
|
|
最大刀具長度 |
mm |
300 |
|
|
最大刀具重量 |
kg |
8 |
|
|
電機 |
X/Y/Z電機額定功率 |
kW |
2.2 |
|
B軸 |
kW |
13.3 |
|
|
C軸 |
kW |
3.7 |
|
|
電源 |
電壓 |
V |
380 |
|
相數 |
|
三相五線 |
|
|
頻率 |
Hz |
50 |
|
|
滿載電流 |
A |
75 |
|
|
容量 |
kVA |
45 |
|
|
機床尺寸 |
體積（長×寬×高） |
mm |
3750×2800×2850 |
|
機床重量 |
淨重 |
kg |
6500 |
