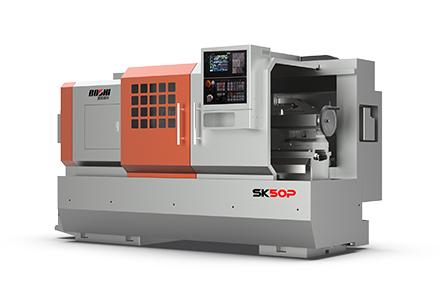

SK50P（S）係列車床是一款三檔手動變速的簡式數控車床。適應輕工、機械、汽車、摩托車、等多行業用戶的多品種、大批量產品的加工。
產品特點：
1）采用高強度鑄鐵床身，強度高吸震性好；多次時效處理，有效抑製了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久。
2）機床的主軸箱通過齒輪傳動，三檔變速，檔內無級，最大輸出扭矩可達800N·m，主軸最高轉速達1620 r/min。
3）X軸采用同步帶輪傳動，Z軸采用伺服電機與滾珠絲杠直接連接，可獲得更高的加工精度。
4）導軌、滾珠絲杠副采用集中自動稀油潤滑，定時定量向各潤滑部位注油，保證各滑動麵均勻潤滑，保證了滾珠絲杠副和導軌的使用壽命。
適用行業：
適應輕工、機械、汽車、摩托車等多行業用戶的多品種、大批量產品的加工。
|
項 目 |
單位 |
SK50P(S).750 |
SK50P(S) |
SK50P(S).1500 |
SK50P(S).2000 |
SK50P(S).3000 |
|||
|
床身上最大回轉直徑 |
mm |
φ500 |
|||||||
|
床鞍上最大回轉直徑 |
mm |
φ280 |
|||||||
|
最大車削直徑 |
mm |
φ500/350 |
|||||||
|
最大工件長度 |
mm |
750/620 |
1000/870 |
1500/1370 |
2000/1870 |
3000/2870 |
|||
|
最大車削長度 |
mm |
570/500 |
820/750 |
1320/1250 |
1820/1750 |
2820/2750 |
|||
|
主軸孔徑 |
mm |
φ77/φ82 |
|||||||
|
主軸頭型式 |
|
φ77孔徑 ISO702/ⅠA28 φ82孔徑 ISO702/ⅠA28 φ77孔徑 ISO702/ⅡD8 短圓錐凸輪鎖緊型 |
|||||||
|
主軸轉速 |
r/min |
3檔 無級 21-1620 H:162-1620 M:66-660 L:21-210 |
|||||||
|
主軸最大輸出扭矩 |
N.m |
800 |
|||||||
|
快進速度 |
m/min |
X軸：6 Z軸: 6/8（2000及以上為6） |
|||||||
|
絲杠螺距 |
mm |
X軸: Φ25×5 Z軸: Φ40×6/Φ50×6(2000)/ Φ63×8(3000) |
|||||||
|
刀架裝刀容量 |
|
4(標準配置)/6(選擇配置) |
|||||||
|
刀架允許最大刀具截麵 |
mm×mm |
25×25 |
|||||||
|
刀架行程 |
mm |
X軸: 275 Z軸: 600/850/1350/1850/2850 |
|||||||
|
尾座套筒直徑 |
mm |
φ75（φ80 液壓尾座） |
|||||||
|
尾座套筒錐度 |
|
MT No.5（MT No.3 活主軸液壓尾座） |
|||||||
|
尾座套筒最大行程 |
mm |
150（130 液壓尾座） |
|||||||
|
尾座橫向調整量 |
mm |
±15 |
|||||||
|
主伺服電機功率 |
kW |
7.5KW伺服電機 |
|||||||
|
冷卻泵 |
W |
AOB-25 125W |
|||||||
|
注1：“/”後尺寸，為配置臥式六工刀架時的機床參數（刀盤回轉直徑以φ360計）。 |
|||||||||
|
機床外型尺寸
|
750 |
mm× mm× mm |
2460×1520×1680 |
||||||
|
1000 |
2760×1520×1680 |
||||||||
|
1500 |
3260×1520×1680 |
||||||||
|
2000 |
3760×1520×1680 |
||||||||
|
3000 |
4760×1520×1680 |
||||||||
|
包裝箱尺寸 |
750 |
mm× mm× mm |
2880×1850×2240 |
||||||
|
1000 |
3130×1850×2240 |
||||||||
|
1500 |
3630×1850×2240 |
||||||||
|
2000 |
4130×1850×2240 |
||||||||
|
3000 |
5130×1850×2240 |
||||||||
|
機床淨重 |
750 |
kg |
2480 |
||||||
|
1000 |
2600 |
||||||||
|
1500 |
2850 |
||||||||
|
2000 |
3100 |
||||||||
|
3000 |
3600 |
||||||||
