項         目

單位

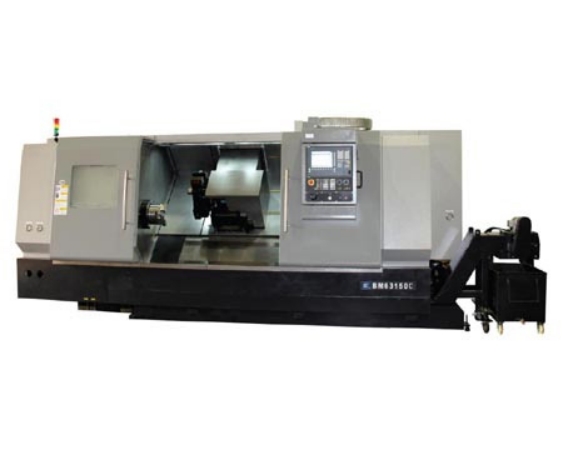

BM63150C

加工

範圍

床身上最大回轉直徑

mm

Φ800

床鞍上最大回轉直徑

mm

Φ600

最大車削直徑

mm

Φ630

最大車削長度

mm

1500

主軸

液壓卡盤直徑

mm

Φ250（10″）

主軸頭型式

A2-8（GB/T5900.1）

主軸通孔直徑

mm

Φ105

主軸軸承直徑 (前/後)

mm

Φ160/Φ140

主軸轉速

r/min

50-3000

主電機功率(連續/30分鍾)

kW

67.4/80

主軸最大輸出扭矩

Nm

795

床鞍

傾斜角度

DEG

45°

移動距離   X/Z

mm

385/1500

快速移動速度  X/Z

m/min

24/24

伺服電機扭矩  X/Z

Nm

37/37

滾珠絲杠直徑 X/Z

mm

Φ40/Φ50

刀架

刀位數

12

刀具尺寸 (車削/鏜孔)

mm

32×32/Φ50

尾座

套筒直徑/行程

mm

φ130/150

頂尖錐度

MT No.

6

精度

主軸徑向跳動

mm

0.0005

主軸周期性軸向竄動

mm

0.001

重複定位精度X/Z

mm

0.003/0.003

其它

電源

kVA

100

體積（長×寬×高）(不帶排屑器)

mm

5260×2607×2335

體積（長×寬×高）(帶排屑器)

mm

5967×2607×2335

動靜壓主軸液壓站及油冷機、水冷機（長×寬×高）

mm

4500×1500×2000

總重量淨重（包括動靜壓主軸液壓站及油冷機、水冷機）

kg

13500（15000）
